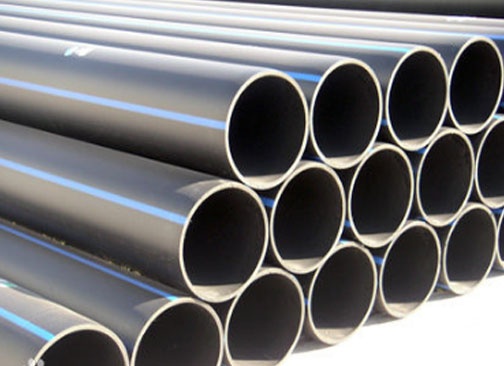

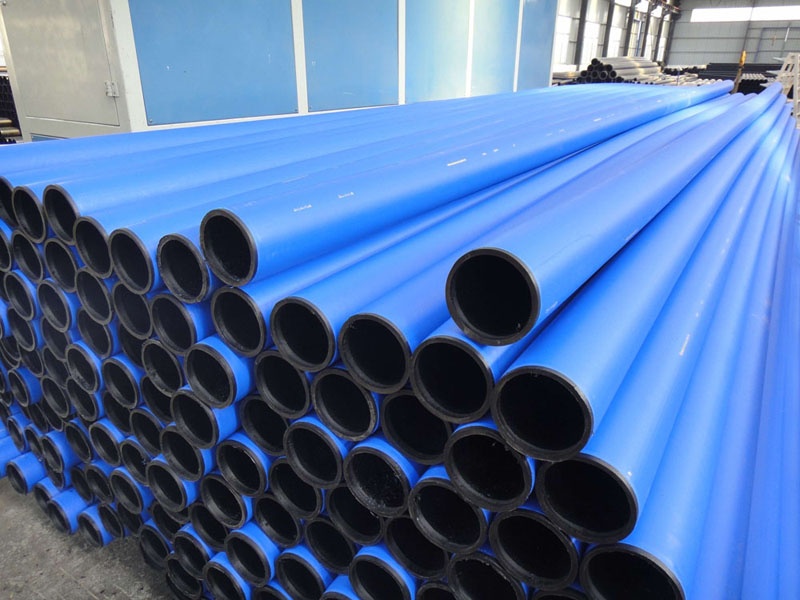

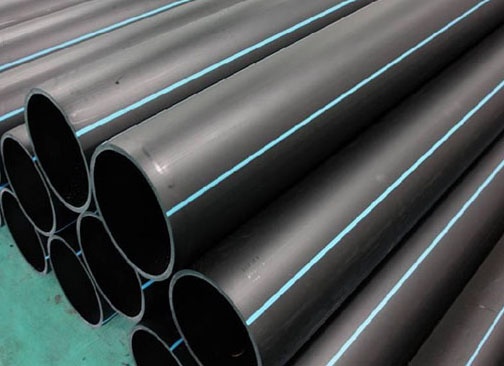

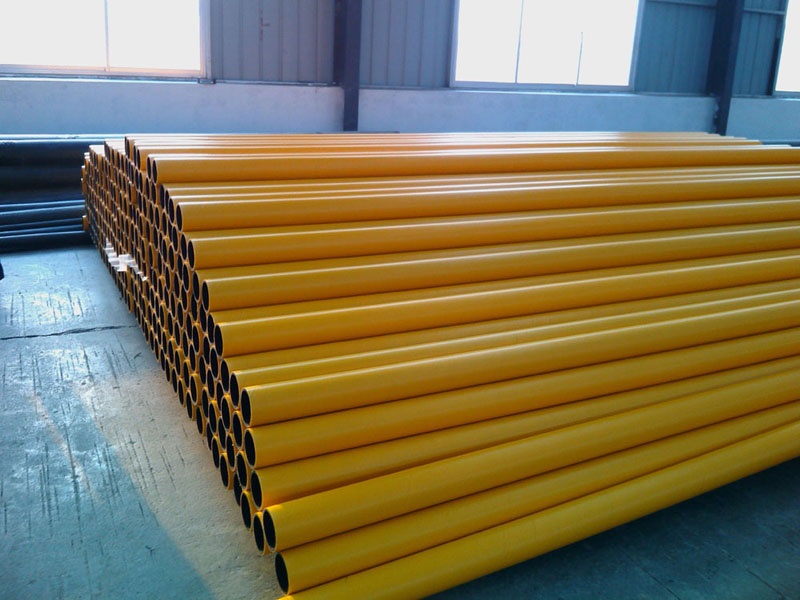

鋼絲網骨架塑料復合管是一種經過改良的新型的鋼骨架塑料復合管，這種管材又稱為strp管。這種新型管道是用高強度過塑鋼絲網骨架和熱塑性塑料聚乙烯為原材料，鋼絲纏繞網作為聚乙烯塑料管的骨架增強體，以高密度聚乙烯（HDPE）為基體，采用高性能的HDFE改性粘結樹脂將鋼絲骨架與內、外冊高密度聚乙烯緊密地選接在一起。成功地解決了鋼、聚乙烯間無選接因子的問題，使之具有優良的復合效果。因為有了高強度鋼絲增強體被包覆在連續熱塑性塑料之中，因此這種復合管克服了鋼管和塑料管各自的缺點，而又保持了鋼管和塑料管各自的優點。鋼絲網骨架塑料復合管，采用了優質的材質和先進的生產工藝，使之具有更高的耐壓性能。同時，該復合管具有優良的柔性，適用于長距離埋地用供水，輸氣管道系統。鋼絲網骨架聚乙烯復合管是聚乙烯電熔管件。連接時，利用管件內部發熱體將管材外層塑料與管件內層塑料熔融，把管材與管件可靠地連接在一起。
鋼絲網骨架聚乙烯給水復合管材公稱外徑、公稱壓力、公稱壁厚及極限偏差
標準：CJ/T189—2007
外觀：管材內外表面應平整光滑，色澤均勻，不得有鋼絲裸露及明顯的劃痕、氣泡等缺陷。
| 公稱半徑dn（mm） | 公稱壓力Mpa | |||||||
| 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | 3.5 | ||
| 基本尺寸 | 極限偏差 | 公稱厚度en及極限偏差/mm | ||||||
| 50 | 1.2 | 4.5 +1.2 | 5.0 +1.2 | 5.5 +1.5 | 1.5 | |||
| 0 | 0 | 0 | 0 | 5.5 0 | ||||
| 63 | 1.2 | 4.5 +1.2 | 5.0 +1.2 | 5.5 +1.5 | 5.5 +1.5 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 75 | 1.2 | 5.0 +1.2 | 5.0 +1.2 | 5.5 +1.5 | 6.0 +1.5 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 90 | 1.4 | 5.5 +1.5 | 5.5 +1.5 | 5.5 +1.5 | 6.0 +1.5 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 110 | 1.5 | 5.5 +1.5 | 5.5 +1.5 | 7.0 +1.5 | 7.0 +1.5 | 7.5 +1.5 | 8.5 +1.5 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| 140 | 1.7 | 5.5 +1.5 | 5.5 +1.5 | 8.0 +1.5 | 8.5 +1.5 | 9.0 +1.5 | 9.5 +1.5 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| 160 | 2 | 6.0 +1.5 | 6.0 +1.5 | 9.0 +1.5 | 9.5 +1.5 | 10.0 +2.0 | 10.5 +2.0 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| 200 | 2.3 | 6.0 +1.5 | 6.0 +1.5 | 9.5 +1.5 | 10.5 +2.0 | 11.0 +2.0 | 12.5 +2.2 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| 225 | 2.5 | 8.0 +1.5 | 8.0 +1.5 | 10.0 +2.0 | 10.5 +2.0 | 11.0 +2.0 | ||
| 0 | 0 | 0 | 0 | 0 | 0 | |||
| 250 | 2.5 | 8.0 +1.5 | 10.5 +2.0 | 10.5 +2.0 | 12.0 +2.2 | 12.0 +2.2 | 12.5 +2.2 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| 315 | 2.7 | 9.5 +1.5 | 11.5 +2.0 | 11.5 +2.0 | 13.0 +2.5 | 13.0 +2.5 | ||
| 0 | 0 | 0 | 0 | 0 | 0 | |||
| 355 | 2.8 | 10.0 +1.5 | 12.0 +2.2 | 12.0 +2.2 | 14.0 +2.5 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 400 | 3 | 10.5 +2.0 | 12.5 +2.2 | 12.5 +2.2 | 15.0 +2.8 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 450 | 3.2 | 11.5 +2.0 | 13.5 +2.5 | 13.5 +2.5 | 16.0 +2.8 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 500 | 3.2 | 12.5 +2.0 | 15.5 +2.8 | 15.5 +2.8 | 18.0 +3.0 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 560 | 3.2 | 17.0 +3.0 | 20.0 +3.0 | |||||
| 0 | 0 | 0 | ||||||
| 630 | +3.2 0 | 20.0 +3.0 | 23.0 +3.0 | |||||
| 0 | 0 | |||||||
鋼絲網骨架聚乙烯復合管礦用通用管材的公稱壓力、公稱外徑、最小壁厚及極限偏差
| 公稱外徑dn（mm） | 公稱壓力Mpa | |||||||
| 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | 3.5 | ||
| 基本尺寸 | 極限偏差 | 最小壁厚及極限偏差/mm | ||||||
| 50 | 1.2 | 4.5 +1.2 | 5.5 +1.2 | 5.5 +1.5 | 5.5 +1.5 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 63 | 1.2 | 4.5 +1.2 | 5.0 +1.2 | 5.5 +1.5 | 5.5 +1.5 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 75 | 1.2 | 5.0 +1.2 | 5.0 +1.2 | 5.5 +1.5 | 6.0 +1.5 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 90 | 1.4 | 5.5 +1.5 | 5.5 +1.5 | 5.5 +1.5 | 6.0 +1.5 | |||
| 0 | 0 | 0 | 0 | 0 | ||||
| 110 | 1.5 | 5.5 +1.5 | 5.5 +1.5 | 7.0 +1.5 | 7.0 +1.5 | 7.5 +1.5 | 8.5 +1.5 | |
| 0 | 0 | 0 | 0 |
0 |
||||
產品特性
1、具有超過普通塑料管的強度、剛性、抗沖擊性，類似于鋼管的低限膨脹系數和抗蠕變性等優點。
2、內壁光滑輸送阻力小，抗結垢能力強，鋼絲網骨架塑料復合管制造時，采用最新的內外定型工藝，內壁比鋼管光滑，當量絕對粗糙度為0.08mm，而鋼管內表面當量絕對粗糙度為0.20mm在同等條件下，流量比鋼管高30%以上，抗結垢能力比鋼管高20%以上，尤其適用于水質較硬的地區輸送水介質。
3、結構優良，管材的增強骨架與內外層塑料相互包容成為一個整體，無內外層塑料與增強體剝離之憂。
4、鋼塑兩種材料的復合均勻可靠，克服了PE管的快速開裂現象；由于鋼塑兩種材料是結構復合形式，所以不會發生塑料管難以克服的快速應力開裂現象。
5、耐磨性能好，鋼絲網骨架塑料復合管道的基材，為管材專用的高密度聚乙烯，耐磨性能為鋼管的6—7倍，在醫藥，石油及化工、煤炭等行業，有著廣闊的應景前景。
6、重量輕，安裝方便，管道連接采用電熱熔接頭，抗軸向拉伸力強，連接技術成熟可靠，管件品種規格齊全，可與其他各種管道、閥門、設備連接。
7、抗腐蝕性能力強，由于鋼絲網骨架管基材采用高密度聚乙烯，具有優異的抗腐蝕能力，對非強氧化性酸、堿和有機溶劑介質有何好的防腐蝕性。對面具有同樣的防腐能力，管道內外壁不需做防腐處理，使用方便壽命較其它管道長，尤其適用于市政埋地給水管網、港口碼頭、機場、電廠、石油、化工、食品等工業行業。
8、保溫性能優良：鋼骨架管具有優良的保溫性能，鋼管的導熱系數為46.06Wm2K，而作基材的高密度聚乙烯導熱系數為0.18W/m2K僅為鋼管系數的1%，大大節約施工費用。
9、可通過調整鋼絲直徑、鋼絲根數，生產出不同壓力等級的管材。
10、管材總體可靠性能高，在正常使用下，壽命可達50年，綜合性價比高且衛生無毒，是鋼管、球墨管和純塑料管的理性替代品。
11、其它綜合性能：重量輕，運輸安裝簡便，鋼絲網骨架管與同規格塑料管重量相近，安裝時不需要配備大量的施工工具，使安裝更加簡單、快捷，鋼絲網骨架管保留了聚乙烯管的柔韌性能，更適用于地形的沉降和復雜地形。
12、經濟性能突出，鋼絲網骨架管在承壓性能上，明顯高于現形的PVC、PE、PP-R管，在綜合性價比隨管徑增大尤其明顯，與鋼管及球墨鑄管的成本比較考慮到防腐和使用壽命以安裝施工成本，則價格優勢尤為突出。
應用范圍
鋼絲網骨架塑料管道是一種性能優異的新型管道，廣泛應用于油田、電廠、化工石化企業、自來水公司、市政燃?xì)?、海水利用管路等各領域。
1、市政工程：城市建筑給水、飲用水、消防水、熱網回水、煤氣、天然氣輸送、高速公路埋地排水等通道。
2、油田氣田：含油污水、氣田污水、油氣混合物、二三次采油及輸工藝用管。
3、化學工業：酸、堿、鹽制造業，石油、化工、化肥、制藥、紡織、印染、橡膠塑料等行業輸送腐蝕性氣體、液體、固體粉末的工藝管及排放管。
4、電力工程：工業用水、回水、供水、消防水、除塵、廢渣等運輸通道。
5、冶金礦山：用于有色金屬冶煉中的腐蝕介質輸送和礦漿、尾礦、通風管機工藝用慣。
6、海水輸送：海水淡化工廠、海邊電廠、海港城市的海水輸送。
7、船舶制造：船舶污水管、排水管、壓艙水管、通風管等等。
8、農業噴灌：深井管、濾水管、暗渠輸送管、排水管、灌溉用管等。
注：
1、同種規格不同承受等級的復合管，鋼絲直徑、網格密度會有所不同；
2、公稱壓力為管材在20℃下輸送水時的最大使用壓力，若介質溫度不同時，應進行修正；鋼絲網骨架塑料復合管材及管件標準：中華人民共和國城鎮建設行業標準CJ/T189——2007
鋼絲網纏繞管的連接方式
1、卡箍式彈性連接
連接要求管端連接部位的螺旋槽內在密封區域要有不少于兩個焊接的塑料密封塊，密封塊的高度與加強筋的高度相同。該連接結構由三層構成，是內層為薄壁橡膠套，緊套在管端起密封作用；中間層為一定厚度的具有良好彈性的發泡橡膠板，起填充作用，通過其變形可將外層不銹鋼活套的緊箍壓力均勻地傳遞到內層密封膠板上，從而消除了管端表面不平整、肋片高度不均勻及橢圓等因素對密封性能的影響；外層為開口不銹鋼活套，通過活套上的緊固螺栓可調整活套對內層橡膠套的緊箍力以確保密封，同時不銹鋼活套可起到對管材連接部位的環剛度的補償作用，為保證不銹鋼卡箍和管材同壽命，進行二次防腐加工。
不銹鋼鋼箍連接時采用機械緊固的方法將相鄰兩管端連成一體的連接方法。該連接方法適用于管徑Dn≤1200mm的塑鋼纏繞管。
2、電熔管件連接
3、承插法蘭鋼片鏈接：在要求承壓小于1.6Mpa時采用PE承插法蘭及鋼片聯接。
熱熔對接焊機主要性能技術參數
| 規格型號 | 可焊接規格 | 加熱板最高溫度 | 加熱板表面溫差 | 使用電源 | 總功率 | 整機重量 |
| RDH-160/63 | 63,75,90,110,125,140,160 | 270℃ | ±5℃ | 220V | 2.7KW | 106Kg |
| RDH-250/110 | 110,125,140,160,180,000,000,000 | 270℃ | ±5℃ | 220V | 3.95KW | 130Kg |
| RDH-315/160 | 160,180,200,225,250,000,000 | 270℃ | ±5℃ | 220V | 4.95KW | 230Kg |
| RDH-450/280 | 280,315,400,450 | 270℃ | ±7℃ | 380V | 8.2KW | 750Kg |
| RDH-630/400 | 400,450,500,560,630 | 270℃ | ±7℃ | 380V | 12.2KW | 1028Kg |
| RDH-800/630 | 630,710,800 | 270℃ | ±7℃ | 380V | 18KW | 1500Kg |
| RDH-1200/800 | 63,071,080,090,010,000,000 | 270℃ | ±7℃ | 380V | 33.8KW | 3499Kg |
高密度設計 確保熔接質量
機構兩邊設置雙夾工具，確保兩管材準確對中；
特殊設計的加熱板，表面溫度分布更均勻；
大表盤，高精度防震壓力表讀數更清晰；
低啟動壓力，使焊接小口徑管材更可靠；
增加漸生閥，使壓力控制更精確；
嚴格機加工和裝備質量控制，確保整體性能。
